Общее описание

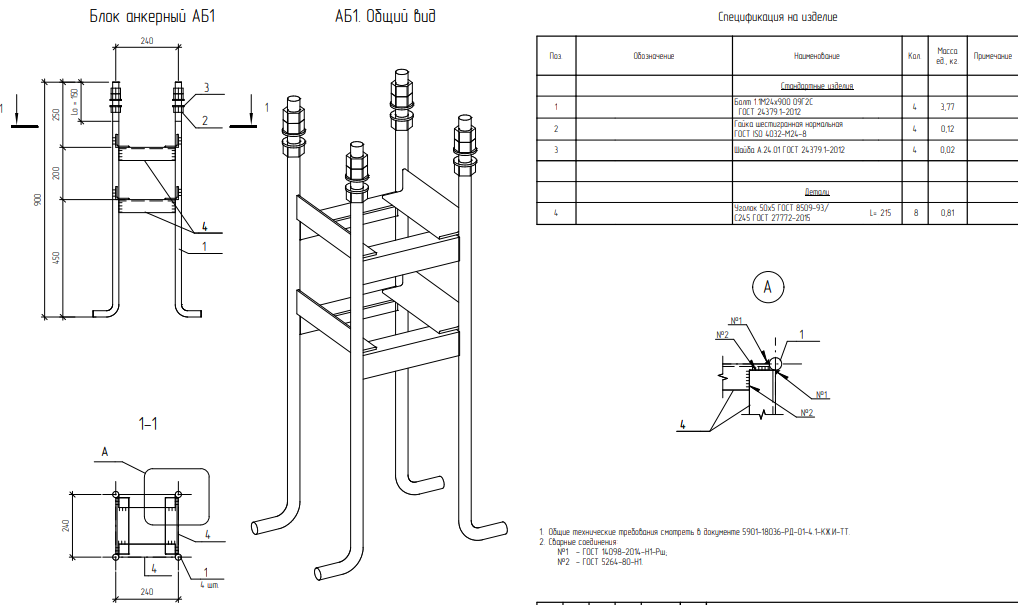

Анкерный блок АБ-1 представляет собой сложную металлическую конструкцию, предназначенную для надежного крепления тяжелого оборудования, строительных конструкций и инженерных систем. Блок разработан в соответствии с требованиями ГОСТ и обеспечивает высокую прочность и долговечность соединения.
Технические характеристики
| Параметр | Значение | Описание |
|---|---|---|
| Обозначение | АБ-1 | Маркировка анкерного блока |
| Материал блока | 09Г2С | Низколегированная конструкционная сталь |
| Размеры | 20х400 | Характеристики анкерных болтов (диаметр х длина) |
| Стандарт болтов | ГОСТ 24379.1-80(2012) | Анкерные болты для фундаментов |
| Длина резьбы (L) | 120 мм | Длина резьбовой части анкерного болта |
| Количество болтов | 4 шт | Число анкерных болтов в блоке |
| Материал пояса 1 | Круг 16 п/ф | Круглый профиль диаметром 16 мм |
| Количество поясов | 2 шт | Число усиливающих поясов в конструкции |
| Модификация | М | Специальная модификация блока |
Материал 09Г2С: преимущества и свойства
Анкерный блок АБ-1 изготовлен из стали марки 09Г2С, которая обладает рядом преимуществ:
Высокая прочность и устойчивость к ударным нагрузкам. Отличная свариваемость без предварительного подогрева. Стойкость к низким температурам (до -70°C). Повышенная коррозионная стойкость по сравнению с углеродистыми сталями.
Эти свойства делают сталь 09Г2С идеальным материалом для ответственных конструкций, работающих в сложных условиях эксплуатации.
Области применения
Промышленное строительство
Крепление тяжелого технологического оборудования, станков, прессов и другого промышленного оборудования к фундаментам.
Энергетика
Монтаж турбогенераторов, трансформаторов, мощных электродвигателей и другого энергетического оборудования.
Строительство мостов
Закрепление опорных конструкций, элементов пролетных строений и другого оборудования в мостостроении.
Специальные сооружения
Крепление антенн, вышек связи, тяжелого оборудования на высотных зданиях и специальных инженерных сооружениях.
Анкерный блок АБ-1 обеспечивает равномерное распределение нагрузки от закрепляемого оборудования на фундамент, что предотвращает локальные перенапряжения и увеличивает срок службы конструкции.
Рекомендации по монтажу
Подготовка фундамента
Перед установкой анкерного блока необходимо тщательно подготовить фундамент: очистить поверхность, проверить горизонтальность, при необходимости выровнять раствором. Разметить места установки анкерных болтов согласно проектной документации.
Установка блока
Анкерный блок устанавливается на подготовленное место, выравнивается по уровню во всех плоскостях. После выверки положения блока производится закрепление анкерных болтов в фундаменте согласно инструкции производителя анкерной системы.
Бетонирование
После фиксации анкерного блока производится окончательное бетонирование. Важно обеспечить полное заполнение пустот под блоком и вокруг анкерных болтов для равномерного распределения нагрузки.
Контроль качества
После завершения монтажа необходимо провести визуальный контроль качества установки, проверить соответствие положения блока проектным требованиям, убедиться в надежности закрепления всех элементов.
Заключение
Анкерный блок АБ-1 представляет собой надежное и проверенное решение для крепления ответственного оборудования и конструкций. Соответствие ГОСТ 24379.1-80(2012) и использование качественной стали 09Г2С гарантируют долговечность и безопасность эксплуатации.
Правильный монтаж и соблюдение технологических требований обеспечивают максимальную эффективность анкерного блока на протяжении всего срока службы.
