На первый взгляд, работа геодезиста — это про теодолиты, тахеометры, спутниковые приёмники и миллиметровые отклонения. Но за точными измерениями стоит и надёжная механика: без правильного крепежа даже самый современный прибор не даст стабильного результата. Геодезисты используют узкоспециализированные метизы, которые обеспечивают устойчивость, точную фиксацию и долговечность в полевых условиях.
Штативные (треножные) винты — «невидимая основа» измерений
Самый распространённый крепёж в арсенале геодезиста — это штативный винт с резьбой 5/8 дюйма (иногда 3/8 дюйма для лёгких приборов). Именно на него устанавливается тахеометр, нивелир, веха или GPS-антенна.
Особенности:
- Резьба стандартизирована по ISO 1222 (5/8"-11 UNC) — обеспечивает совместимость с оборудованием разных производителей;
- Изготавливается из высокопрочной стали или лёгких сплавов (алюминий, латунь);
- Часто имеет шлиц под шестигранник или специальный ключ для надёжной затяжки;
- Может быть снабжён резиновой или пластиковой головкой для удобства ручной подтяжки.
Надёжная фиксация прибора на треноге критична: даже микроподвижка во время измерений приведёт к ошибке.
Геодезические крюки и костыли — для закрепления вех и реек
При нивелировании или разбивке осей часто используются геодезические костыли — металлические штыри с крюком или площадкой на верху. В них вставляются рейки, вехи или отвесы.
Конструкция:
- Стальной стержень длиной 20–40 см с заострённым концом;
- Верхняя часть — крюк, петля или плоская площадка с центральным отверстием;
- Поверхность оцинкована или покрыта антикоррозийным составом.
Такие костыли вбиваются в грунт, асфальт или деревянные конструкции, обеспечивая устойчивую точку привязки.

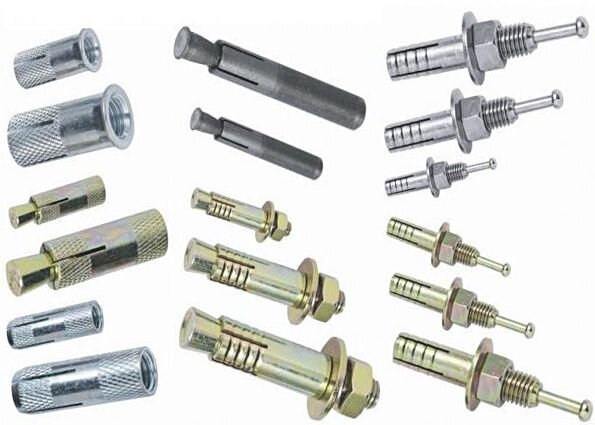

Анкеры и марки для геодезических центров
При создании опорных сетей (реперов, пунктов ГГС) применяются долговременные геодезические центры. Для их фиксации в бетоне, скале или асфальте используются:
- Стальные анкеры-шпильки с резьбой на конце — для последующего крепления измерительной насадки;
- Бронзовые или нержавеющие марки с центральной меткой (керн);
- Химические анкеры — для надёжной фиксации в бетоне или камне.
Такие элементы рассчитаны на десятилетия эксплуатации и должны выдерживать температурные перепады, вибрации и коррозию.
Крепёж для крепления приборов к конструкциям
В промышленной геодезии часто требуется устанавливать приборы на стены, колонны, мосты или технологическое оборудование. Здесь применяются:
- Магнитные базы с резьбовым штифтом — для временного крепления на металлических поверхностях;
- Мини-анкеры и дюбели — для фиксации кронштейнов в бетоне или кирпиче;
- Адаптеры с резьбой 5/8" — для перехода от стандартного крепления к нестандартной поверхности.
Специальные метизы для полевых условий
Геодезисты часто работают в сложных условиях: дождь, пыль, перепады температур. Поэтому предпочтение отдаётся крепежу:
- Из нержавеющей стали (A2 или A4) — для защиты от коррозии;
- С антифрикционными покрытиями — чтобы винты не «прикипали»;
- С увеличенной головкой или кольцевой ручкой — для удобства затяжки без инструментов в перчатках.
Крепёж в геодезии — это не просто «болтики и гаечки». Это часть измерительной системы, от которой напрямую зависит точность и воспроизводимость результатов. Опытный геодезист всегда проверит состояние штативного винта, убедится в надёжности костыля в грунте и выберет правильный анкер для репера. Потому что в геодезии, как нигде, верно правило: «точность начинается с основания».
